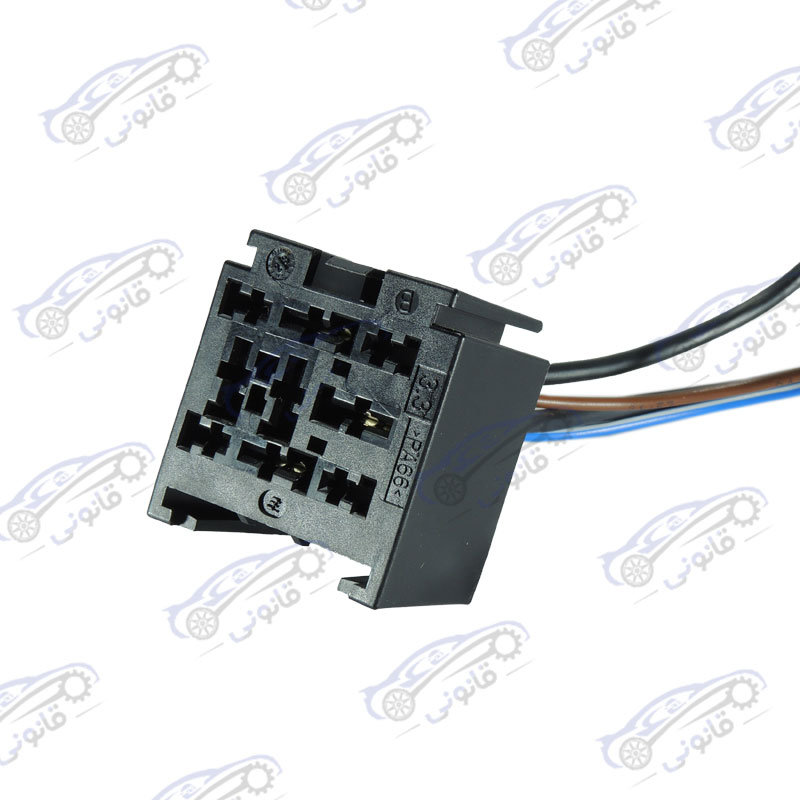

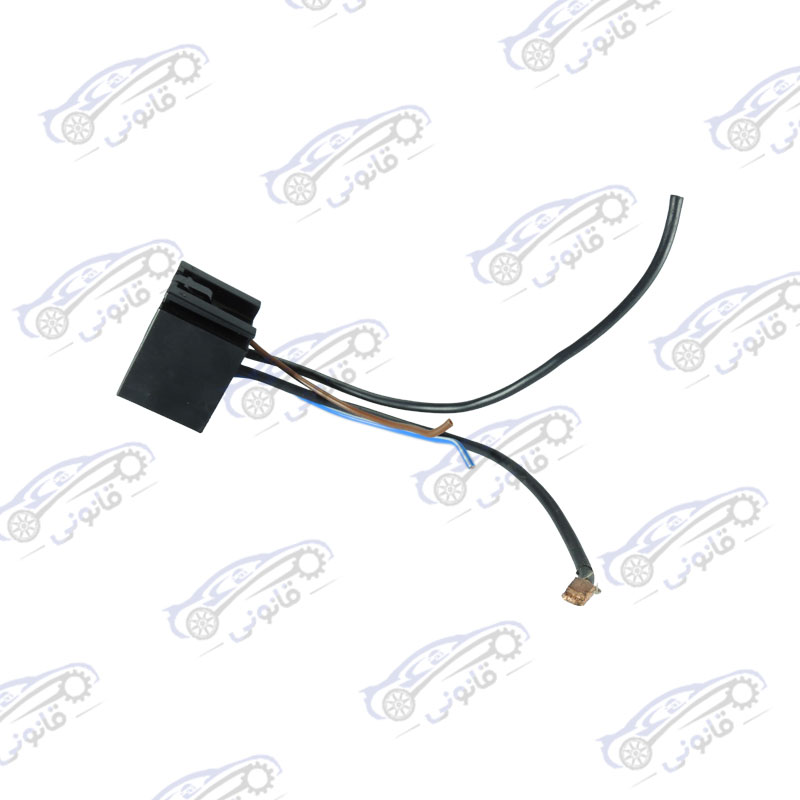

سوکت رله فن رنو

سوکت رله فن رنو

سوکت رله فن یکی از اجزای مهم در سیستم الکتریکی خودرو و سایر وسایل برقی است که برای کنترل عملکرد فن رادیاتور یا سایر فن‌های خنک‌کننده استفاده می‌شود. این سوکت معمولاً برای اتصال رله به مدار الکتریکی طراحی شده و به‌عنوان یک واسطه بین رله و سیم‌کشی خودرو عمل می‌کند.

ویژگی‌های سوکت رله فن

جنس مقاوم

از مواد پلاستیکی نسوز و مقاوم در برابر حرارت ساخته می‌شود.

اتصالات استاندارد

دارای چندین پین (معمولاً ۴ یا ۵ پین) برای اتصال صحیح به رله.

قابلیت تحمل جریان بالا

بسته به نوع فن و قدرت آن، سوکت و رله باید توانایی تحمل آمپر مشخصی را داشته باشند.

محافظت از مدار

باعث کاهش احتمال قطعی یا اتصالی در سیم‌کشی می‌شود.

نحوه سیم‌کشی سوکت رله فن

معمولاً در رله‌های استاندارد ۴ یا ۵ پایه، نحوه سیم‌کشی به این صورت است:

پایه ۳۰ → ورودی برق مستقیم (مثلاً از باتری یا جعبه فیوز)

پایه ۸۵ → اتصال به منفی (بدنه یا ECU خودرو)

پایه ۸۶ → سیگنال مثبت برای فعال‌سازی رله (از کلید یا سنسور دما)

پایه ۸۷ → خروجی برق به فن (زمانی که رله فعال می‌شود)

پایه 87a (در رله ۵ پایه) → خروجی دیگر (معمولاً در حالت غیر فعال رله به آن متصل است)

مشکلات رایج و علل خرابی

سوختن یا ذوب شدن سوکت

به دلیل عبور جریان بالا یا اتصال نادرست.

اتصال شل یا نامناسب

باعث قطعی لحظه‌ای فن و افزایش دما موتور می‌شود.

خرابی رله

در صورت عدم کارکرد فن، بهتر است رله و سوکت بررسی شوند
