شلینگ‌ها و لوله‌های هواکش پلیمری خودرو
شلینگ‌ها و لوله‌های هواکش پلیمری خودرو

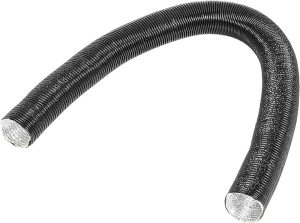

شلینگ‌ها و لوله‌های هواکش پلیمری خودرو نقش کلیدی در بهبود عملکرد سیستم‌های خودرو دارند. این قطعات به طور خاص برای افزایش کارایی، دوام، و کاهش هزینه‌های تولید طراحی می‌شوند. در ادامه، توضیحات بیشتری درباره جزئیات طراحی، فرآیند تولید، و انواع کاربردهای آن ارائه می‌شود:
جزئیات طراحی:
- طراحی مهندسی‌شده:
- لوله‌ها و شلنگ‌های پلیمری برای مقاومت در برابر فشارهای متغیر و دماهای بالا (مانند حرارت تولیدی موتور) طراحی می‌شوند.
- سطح داخلی آن‌ها صاف و بدون زبری است تا جریان هوا یا گاز بهینه انجام شود.
- ساختار چندلایه:
- در برخی موارد، از ساختارهای چندلایه استفاده می‌شود که لایه‌های داخلی، میانی و خارجی را شامل می‌شود:
- لایه داخلی: مقاوم در برابر مواد شیمیایی و بخار روغن.
- لایه میانی: افزایش استحکام مکانیکی و تحمل فشار.
- لایه خارجی: محافظت در برابر نور خورشید (UV) و شرایط محیطی.
- در برخی موارد، از ساختارهای چندلایه استفاده می‌شود که لایه‌های داخلی، میانی و خارجی را شامل می‌شود:
- ویژگی‌های آکوستیکی:
- برخی از لوله‌های هواکش برای کاهش صدای موتور و لرزش طراحی می‌شوند. استفاده از مواد جاذب صدا در ساخت آن‌ها، آلودگی صوتی خودرو را کاهش می‌دهد.
فرآیند تولید:
- تزریق پلاستیک:
- برای تولید قطعات کوچک یا قالب‌های دقیق استفاده می‌شود.
- پلیمر مذاب درون قالب تزریق شده و به شکل مورد نظر در می‌آید.
- اکستروژن:
- فرآیندی مناسب برای تولید لوله‌ها و شلنگ‌های طولانی.
- مواد پلیمری در دستگاه اکسترودر حرارت داده شده و به شکل لوله یا شلنگ از قالب عبور می‌کنند.
- فرآیندهای تکمیلی:
- ولکانیزاسیون: برای افزایش مقاومت حرارتی و شیمیایی در برخی شلنگ‌های الاستومری.
- پوشش‌دهی: به منظور بهبود مقاومت در برابر اشعه UV یا مواد خورنده.
کاربردهای خاص:

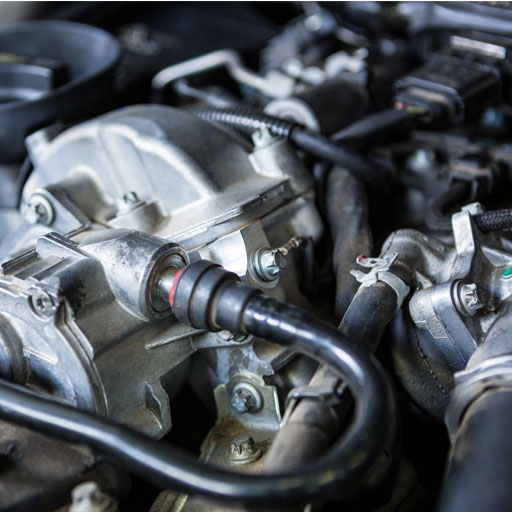

- سیستم هواکش موتور (Intake System):
- این سیستم شامل شلنگ‌ها و لوله‌هایی است که هوای محیط را به داخل موتور هدایت می‌کنند.
- شلنگ‌ها معمولاً دارای طراحی انعطاف‌پذیر هستند تا با حرکت‌های موتور سازگار باشند.
- سیستم بازچرخانی گازهای خروجی (EGR):
- لوله‌های پلیمری در این سیستم نقش انتقال گازهای خروجی به بخش ورودی موتور را ایفا می‌کنند تا انتشار آلاینده‌ها کاهش یابد.
- سیستم خنک‌کاری (Cooling System):
- لوله‌های پلیمری برای انتقال مایعات خنک‌کننده یا جریان هوا در سیستم رادیاتور و خنک‌کننده استفاده می‌شوند.
- تهویه بخارات روغن (PCV System):
- شلنگ‌های پلیمری بخارات روغن را به سیستم احتراق باز می‌گردانند.
- سیستم تهویه مطبوع (HVAC):
- انتقال هوای سرد یا گرم به کابین خودرو.
پلیمرهای پرکاربرد:
- پلی‌اتیلن با چگالی بالا (HDPE):
- سبک، مقاوم به ضربه و دارای قابلیت بازیافت.
- پلی‌آمید (PA، Nylon):
- تحمل دماهای بالا تا 220 درجه سانتی‌گراد.
- استحکام مکانیکی بسیار بالا و مقاومت به مواد شیمیایی.
- ترموپلاستیک الاستومر (TPE):
- انعطاف‌پذیری بالا و مناسب برای شلنگ‌های پیچیده و کاربردهای دینامیکی.
- پلی‌وینیل کلراید (PVC):
- ارزان، مقاوم به شعله و مناسب برای کاربردهای دما و فشار پایین.
چالش‌ها و راهکارها:
- مقاومت حرارتی:
- استفاده از پلیمرهای پیشرفته مانند PA6 یا مواد تقویت‌شده با الیاف شیشه.
- کاهش وزن:
- جایگزینی فلز با پلاستیک‌های تقویت‌شده که در عین حفظ مقاومت مکانیکی، وزن را کاهش می‌دهند.
- دوام در برابر مواد شیمیایی:
- بهبود فرمولاسیون مواد برای افزایش مقاومت به سوخت‌ها، روغن‌ها و بخارات شیمیایی.
تکنولوژی‌های آینده:
- پلیمرهای زیست‌تخریب‌پذیر:
- طراحی لوله‌های پلیمری دوستدار محیط‌زیست.
- تکنولوژی پرینت سه‌بعدی:
- ساخت قطعات سفارشی با کاهش هزینه‌های تولید و زمان طراحی.
- مواد نانوکامپوزیت:
- افزایش مقاومت به ضربه، سایش و حرارت با افزودن نانوذرات.
شلنگ بالا رادیاتور خودرو
شلنگ بالا رادیاتور خودرو یکی از اجزای مهم سیستم خنک‌کننده خودرو است که مسئول انتقال مایع خنک‌کننده (ضدیخ) از موتور به رادیاتور می‌باشد. این شلنگ‌ها در موقعیتی بحرانی قرار دارند، زیرا باید در برابر حرارت، فشار، و مواد شیمیایی مقاومت کافی داشته باشند. در ادامه، جزئیات بیشتری درباره این قطعه و کاربرد آن آورده شده است:
ویژگی‌های شلنگ بالا رادیاتور
- موقعیت و عملکرد:
- این شلنگ در بخش بالایی رادیاتور نصب شده و وظیفه انتقال مایع داغ از موتور به رادیاتور را دارد.
- مایع خنک‌کننده پس از عبور از موتور و جذب حرارت، از طریق این شلنگ به رادیاتور منتقل می‌شود تا دمای آن کاهش یابد.
- دمای کاری:
- شلنگ باید تحمل دماهای بالا (بین 90 تا 120 درجه سانتی‌گراد یا بیشتر) را داشته باشد، زیرا مایع خنک‌کننده از موتور بسیار گرم می‌شود.
- مقاومت در برابر فشار:
- فشار ناشی از حرکت مایع در سیستم خنک‌کننده ممکن است تا 2 بار (bar) یا بیشتر برسد.
- مقاومت شیمیایی:
- مواد مورد استفاده در شلنگ باید در برابر مواد شیمیایی موجود در مایع خنک‌کننده و ضدیخ مقاوم باشند.
مواد مورد استفاده
شلنگ‌های بالا رادیاتور معمولاً از مواد زیر ساخته می‌شوند:
- EPDM (اتیلن پروپیلن دی ان مونومر):
- مقاومت حرارتی و شیمیایی بالا.
- انعطاف‌پذیری مناسب برای نصب آسان.
- مقاوم در برابر ترک‌خوردگی و ازن.
- NBR (نیتریل بوتادین رابر):
- مقاوم در برابر روغن و مواد شیمیایی.
- مناسب برای فشارهای بالا.
- سیلیکون رابر:
- مناسب برای خودروهایی که نیاز به مقاومت دمایی بالاتری دارند.
- مقاوم در برابر پیری، ترک و حرارت زیاد (تا 180 درجه سانتی‌گراد).
- لایه‌های تقویتی:
- معمولاً شلنگ‌ها با الیاف مصنوعی یا نخی تقویت می‌شوند تا تحمل فشار بیشتری داشته باشند.
ویژگی‌های طراحی
- شکل و انعطاف‌پذیری:
- شلنگ‌ها به گونه‌ای طراحی می‌شوند که با چیدمان موتور و رادیاتور همخوانی داشته باشند.
- برخی شلنگ‌ها خمیدگی‌هایی دارند تا بدون تداخل با سایر قطعات موتور نصب شوند.
- قطر داخلی:
- بسته به نوع خودرو، قطر داخلی شلنگ ممکن است بین 20 تا 50 میلی‌متر متغیر باشد.
- لایه‌بندی:
- معمولاً شامل یک لایه داخلی مقاوم در برابر مایع خنک‌کننده، یک لایه تقویتی میانی و یک لایه خارجی مقاوم در برابر حرارت و شرایط محیطی است.
مشکلات رایج شلنگ بالا رادیاتور
- ترک‌خوردگی و شکستگی:
- ناشی از حرارت بالا، پیری مواد یا تماس با مواد شیمیایی.
- نشت مایع خنک‌کننده:
- ممکن است به دلیل سایش یا اتصال نامناسب در نقاط اتصال رخ دهد.
- بادکردگی:
- به دلیل فشار بیش از حد یا ضعف در ساختار لایه تقویتی.
نکات تعویض و نگهداری
- بررسی دوره‌ای:
- شلنگ باید به صورت دوره‌ای از نظر ترک‌خوردگی، سایش، یا تغییر شکل بررسی شود.
- تعویض به موقع:
- معمولاً شلنگ‌ها باید پس از طی مسافت 80,000 تا 100,000 کیلومتر تعویض شوند.
- استفاده از بست‌های مناسب:
- برای جلوگیری از نشت، از بست‌های استاندارد و محکم استفاده کنید.
- انتخاب شلنگ مناسب:
- هنگام تعویض شلنگ، مطمئن شوید که از شلنگی با مشخصات فنی مشابه شلنگ اصلی استفاده می‌کنید.
نکات فنی هنگام نصب
- اطمینان از پاک بودن اتصالات:
- سطح اتصال شلنگ و دهانه‌های رادیاتور و موتور باید عاری از آلودگی و زنگ‌زدگی باشد.
- نصب بدون خم شدن بیش از حد:
- خمیدگی‌های شدید ممکن است باعث کاهش جریان مایع خنک‌کننده شود.
- استفاده از گیره‌های مقاوم:
- گیره‌های مناسب فشار کافی را برای جلوگیری از نشت ایجاد می‌کنند.
پیشنهادات برای بهبود کیفیت شلنگ بالا رادیاتور
- استفاده از مواد مقاوم‌تر:
- ترکیبات پیشرفته سیلیکونی یا EPDM مقاوم‌تر می‌توانند عمر مفید شلنگ را افزایش دهند.
- طراحی ساختار تقویتی بهتر:
- افزودن الیاف تقویتی نانوکامپوزیت یا الیاف شیشه‌ای می‌تواند مقاومت شلنگ را در برابر فشار و سایش افزایش دهد.
- پوشش‌های خارجی UV-resistant:
- برای جلوگیری از آسیب‌دیدگی ناشی از نور خورشید.
شلنگ پایین رادیاتور خودرو
شلنگ پایین رادیاتور خودرو یکی از اجزای کلیدی سیستم خنک‌کننده است و وظیفه انتقال مایع خنک‌کننده سرد از رادیاتور به پمپ آب موتور را بر عهده دارد. این شلنگ از نظر عملکرد و ویژگی‌ها تفاوت‌هایی با شلنگ بالا دارد، زیرا با دمای کمتر و وظیفه‌ای متفاوت در چرخه خنک‌سازی کار می‌کند. در ادامه جزئیات مربوط به این قطعه شرح داده می‌شود:
ویژگی‌های شلنگ پایین رادیاتور
- عملکرد:
- این شلنگ مایع خنک‌شده در رادیاتور را به موتور بازمی‌گرداند تا چرخه خنک‌سازی تکرار شود.
- مایع خنک‌کننده در این بخش دمای کمتری نسبت به شلنگ بالایی دارد، اما همچنان نیاز به مقاومت در برابر دما و فشار دارد.
- دمای کاری:
- دمای مایع در شلنگ پایین معمولاً کمتر از شلنگ بالایی است، اما بسته به نوع خودرو می‌تواند بین 60 تا 90 درجه سانتی‌گراد باشد.
- مقاومت در برابر فشار:
- شلنگ پایین نیز باید فشار ناشی از حرکت پمپ آب را تحمل کند. به همین دلیل، معمولاً ساختار تقویت‌شده‌ای دارد.
- مقاومت مکانیکی:
- این شلنگ معمولاً در معرض خمیدگی و لرزش بیشتری قرار دارد و باید از مواد مقاوم ساخته شود.
مواد مورد استفاده
- EPDM (اتیلن پروپیلن دی ان مونومر):
- مقاوم در برابر حرارت و مواد شیمیایی.
- انعطاف‌پذیری بالا برای سازگاری با طراحی خودرو.
- سیلیکون:
- مناسب برای خودروهایی که دمای کاری سیستم خنک‌کننده بالاتری دارند.
- مقاومت بالا در برابر ترک‌خوردگی و پیری.
- NBR (نیتریل بوتادین رابر):
- مقاوم در برابر روغن‌ها و سوخت‌های احتمالی که ممکن است در نزدیکی شلنگ باشند.
- لایه‌های تقویتی:
- معمولاً شامل الیاف مصنوعی یا تقویت‌کننده‌های نخی برای افزایش استحکام مکانیکی و مقاومت در برابر فشار.
ویژگی‌های طراحی شلنگ پایین رادیاتور
- انعطاف‌پذیری:
- شلنگ پایین به دلیل موقعیت نصب و فضای محدود در اطراف موتور، باید انعطاف‌پذیری مناسبی داشته باشد.
- طول و خمیدگی:
- معمولاً طراحی آن شامل خمیدگی‌هایی است تا بدون فشار و خم‌شدگی بیش‌ازحد به پمپ آب متصل شود.
- قطر داخلی:
- قطر شلنگ پایین معمولاً مشابه شلنگ بالا است، اما ممکن است به دلیل جریان ورودی پمپ، طراحی خاصی داشته باشد.
- ساختار چندلایه:
- شامل یک لایه داخلی برای مقاومت در برابر مایع خنک‌کننده، لایه میانی تقویتی و یک لایه خارجی برای مقاومت در برابر عوامل محیطی است.
مشکلات رایج شلنگ پایین رادیاتور
- نشت مایع خنک‌کننده:
- ممکن است به دلیل خرابی در نقاط اتصال یا پارگی شلنگ رخ دهد.
- بادکردگی یا تغییر شکل:
- ضعف در ساختار یا فشار بیش‌ازحد می‌تواند باعث تغییر شکل شلنگ شود.
- ترک‌خوردگی و پیری:
- معمولاً ناشی از گرما، لرزش مداوم، و تماس با مواد شیمیایی است.
- گرفتگی:
- تجمع رسوبات در داخل شلنگ می‌تواند جریان مایع خنک‌کننده را مختل کند.
نکات تعویض و نگهداری
- بررسی منظم:
- شلنگ پایین باید به صورت دوره‌ای برای ترک‌خوردگی، سایش، و نشت بررسی شود.
- تعویض به موقع:
- عمر مفید شلنگ پایین معمولاً مشابه شلنگ بالا است (بین 80,000 تا 100,000 کیلومتر).
- استفاده از بست‌های مقاوم:
- بست‌های ضعیف می‌توانند باعث نشت یا کاهش عملکرد شلنگ شوند.
- انتخاب مواد باکیفیت:
- هنگام تعویض، از شلنگ‌هایی استفاده کنید که مقاومت کافی در برابر شرایط کاری خودرو شما داشته باشند.
تفاوت شلنگ بالا و پایین رادیاتور
| ویژگی | شلنگ بالا | شلنگ پایین |
|---|---|---|
| دمای کاری | داغ‌تر (90 تا 120 درجه) | خنک‌تر (60 تا 90 درجه) |
| فشار | فشار کمتر | فشار بیشتر (به دلیل پمپ آب) |
| جهت جریان | از موتور به رادیاتور | از رادیاتور به موتور |
| وظیفه اصلی | انتقال مایع داغ | بازگرداندن مایع خنک‌شده به موتور |
پیشنهادات برای افزایش دوام و کارایی شلنگ پایین رادیاتور
- استفاده از مواد با مقاومت بیشتر:
- انتخاب شلنگ‌هایی از مواد پیشرفته مانند سیلیکون یا EPDM تقویت‌شده.
- طراحی ساختاری بهتر:
- استفاده از طراحی خمیدگی‌های مناسب برای جلوگیری از محدودیت جریان.
- حفظ سیستم خنک‌کننده:
- بررسی منظم رادیاتور، پمپ آب و مایع خنک‌کننده برای جلوگیری از افزایش فشار یا انسداد.
- عایق‌بندی حرارتی:
- در صورت نزدیکی به اجزای داغ موتور، استفاده از عایق حرارتی برای جلوگیری از آسیب شلنگ.
