بررسی سنسور کیلومتر

سنسور کیلومتر یکی از اجزای مهم در سیستم خودرو است که وظیفه اندازه‌گیری سرعت خودرو و فاصله طی‌شده را بر عهده دارد. این سنسور، داده‌های جمع‌آوری‌شده را به واحد کنترل الکترونیکی (ECU) ارسال می‌کند تا اطلاعات مربوط به سرعت و مسافت را پردازش کند و برای نمایش در صفحه کیلومتر یا تنظیم سایر سیستم‌های خودرو مانند کروز کنترل، گیربکس اتوماتیک و سیستم ترمز ABS استفاده شود.

انواع سنسور کیلومتر

سنسور الکترومغناطیسی:
- از یک آهنربا و سیم‌پیچ برای تولید سیگنال الکتریکی استفاده می‌کند.
- معمولاً در خودروهای قدیمی‌تر استفاده می‌شد.
سنسور نوری (اپتیکال):
- بر اساس تابش نور و دریافت سیگنال بازتاب‌شده کار می‌کند.
- کمتر رایج است.
سنسور هال (Hall Effect):
- از اثر هال برای تولید سیگنال ولتاژ متناسب با سرعت چرخش استفاده می‌کند.
- در خودروهای جدیدتر به‌وفور یافت می‌شود.

علائم خرابی سنسور کیلومتر

نمایش نادرست سرعت یا عدم نمایش سرعت.
خاموش شدن چراغ کروز کنترل.
تأخیر یا عدم عملکرد گیربکس اتوماتیک.
روشن شدن چراغ چک موتور.
کاهش دقت در محاسبه مسافت طی‌شده.

دلایل خرابی

ورود گرد و غبار یا آلودگی به سنسور.
قطع شدن سیم‌کشی یا مشکلات الکتریکی.
ضربه یا آسیب فیزیکی به سنسور.
فرسودگی ناشی از عمر بالا.

نکات تعمیر و تعویض

قبل از تعویض، ابتدا اتصالات و سیم‌کشی را بررسی کنید.
از سنسورهای استاندارد و مناسب مدل خودرو استفاده کنید.
نصب سنسور باید به دقت انجام شود تا از آسیب مجدد جلوگیری شود.

عملکرد سنسور کیلومتر

سنسور کیلومتر معمولاً بر روی گیربکس یا نزدیک چرخ‌ها نصب می‌شود و وظیفه اصلی آن اندازه‌گیری تعداد چرخش‌های چرخ‌ها یا محور خروجی گیربکس است. این اطلاعات به شکل سیگنال‌های الکتریکی یا دیجیتال به واحد کنترل الکترونیکی (ECU) ارسال می‌شود. این سیگنال‌ها به دو هدف اصلی استفاده می‌شوند:

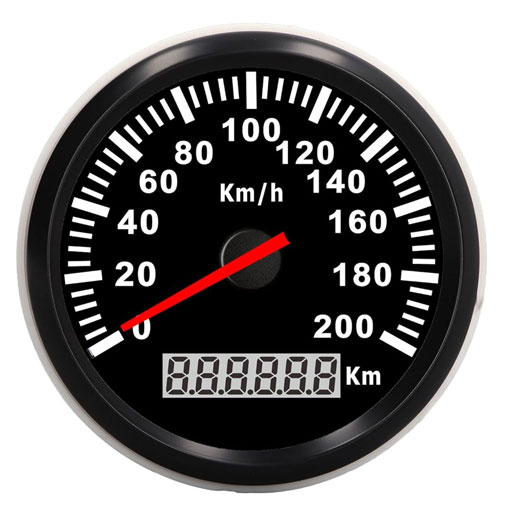

نمایش سرعت خودرو: ECU داده‌ها را پردازش کرده و اطلاعات سرعت را روی صفحه کیلومتر (Speedometer) نمایش می‌دهد.
کنترل عملکرد سیستم‌های وابسته: مانند کروز کنترل، گیربکس اتوماتیک، سیستم ABS و سیستم تثبیت پایداری (ESP).

اجزای سنسور کیلومتر

سنسور اصلی: وظیفه تولید سیگنال را دارد (بر اساس فناوری مغناطیسی یا هال).
مکانیزم چرخ‌دنده‌ای: در برخی خودروها، چرخ‌دنده‌ها حرکت محور را به سنسور منتقل می‌کنند.
اتصالات الکتریکی: برای ارسال داده‌ها به ECU.
واشر و محافظ: برای جلوگیری از ورود گرد و غبار و مایعات به سنسور.

جزئیات بیشتر در انواع سنسورها

1. سنسور الکترومغناطیسی

این سنسور، ولتاژی متناسب با تعداد چرخش‌ها تولید می‌کند.
ساختار ساده‌ای دارد اما حساس به نویز و تداخل است.

2. سنسور اثر هال

با ایجاد ولتاژ توسط میدان مغناطیسی عمل می‌کند.
سیگنال دقیق‌تری ارائه می‌دهد و به‌خصوص در خودروهای مدرن ترجیح داده می‌شود.
نویز کمتری دارد و طول عمر بیشتری دارد.

3. سنسور نوری

به کمک تابش و بازتاب نور، داده‌ها را جمع‌آوری می‌کند.
در برخی وسایل نقلیه خاص یا کاربردهای ویژه استفاده می‌شود.

مشکلات رایج سنسور کیلومتر و روش‌های تشخیص

1. عدم نمایش سرعت

دلیل: خرابی کامل سنسور، قطع شدن سیم یا فیوز مرتبط.
تشخیص: بررسی ولتاژ خروجی سنسور با مولتی‌متر.

2. نوسان سرعت نمایش داده‌شده

دلیل: کثیف شدن سنسور یا وجود آسیب فیزیکی در آن.
تشخیص: بازبینی سنسور و پاک کردن آلودگی.

3. روشن شدن چراغ چک موتور (MIL)

دلیل: ارسال سیگنال اشتباه یا قطع شدن سیگنال.
تشخیص: استفاده از دیاگ برای بررسی کد خطا.

4. تأثیر روی عملکرد گیربکس اتوماتیک

دلیل: داده نادرست از سنسور باعث عملکرد نادرست تعویض دنده می‌شود.
تشخیص: بررسی هم‌زمان سنسور کیلومتر و ECU.

روش تعویض سنسور کیلومتر

خاموش کردن خودرو: خودرو را خاموش کنید و باتری را از مدار خارج کنید.
مکان‌یابی سنسور: معمولاً سنسور روی گیربکس یا نزدیک چرخ‌های جلو قرار دارد.
باز کردن اتصالات: سوکت‌ها و پیچ‌های سنسور را با دقت جدا کنید.
جایگزینی سنسور: سنسور جدید را با مدل مشابه نصب کنید.
اتصال مجدد: سوکت‌ها و سیم‌ها را وصل کنید و باتری را دوباره متصل کنید.
آزمایش عملکرد: خودرو را روشن کنید و عملکرد سنسور را بررسی کنید.

نگهداری و افزایش عمر سنسور کیلومتر

تمیز نگه داشتن سنسور: هر از گاهی سنسور را از گردوغبار و آلودگی پاک کنید.
بررسی دوره‌ای سیم‌کشی: برای جلوگیری از قطع شدن یا آسیب سیم‌ها، بازدید دوره‌ای توصیه می‌شود.
استفاده از روغن مناسب گیربکس: روغن بی‌کیفیت ممکن است باعث خرابی زودهنگام سنسور شود.
اجتناب از ضربه‌های شدید: هنگام تعمیرات، از وارد شدن ضربه به سنسور جلوگیری کنید.

ارتباط سنسور کیلومتر با سیستم‌های دیگر

سنسور کیلومتر نقش حیاتی در عملکرد چندین سیستم خودرو ایفا می‌کند. این سیستم‌ها بر اساس داده‌های سرعت و مسافت از این سنسور تنظیم می‌شوند:

1. سیستم کروز کنترل (Cruise Control)

داده‌های سنسور کیلومتر برای حفظ سرعت ثابت مورد استفاده قرار می‌گیرند.
اگر سنسور خراب باشد، کروز کنترل نمی‌تواند سرعت را به‌درستی تنظیم کند.

2. سیستم گیربکس اتوماتیک

داده‌های سرعت خودرو در تعویض دنده‌ها تأثیر مستقیم دارند.
خرابی سنسور ممکن است باعث تأخیر یا عملکرد غیرمنظم گیربکس شود.

3. سیستم ABS (ترمز ضد قفل)

با ترکیب داده‌های سنسور کیلومتر و سنسورهای سرعت چرخ‌ها، سیستم ABS سرعت و شتاب خودرو را کنترل می‌کند.
خرابی سنسور می‌تواند دقت عملکرد ABS را کاهش دهد.

4. سیستم‌های پیشرفته‌ای مانند ESP و TCS

این سیستم‌ها برای حفظ پایداری و جلوگیری از لغزش به داده‌های سرعت خودرو وابسته‌اند.
داده‌های نادرست از سنسور کیلومتر می‌تواند باعث عملکرد نامناسب این سیستم‌ها شود.

5. مصرف سوخت و محاسبات مسافت

برای تخمین مصرف سوخت و مسافت طی‌شده (Trip Computer) داده‌های دقیق سنسور ضروری است.
خرابی این سنسور ممکن است در محاسبات رایانه‌ای خودرو اختلال ایجاد کند.

علائم تخصصی خرابی سنسور کیلومتر

1. افت شتاب خودرو

اگر ECU نتواند اطلاعات سرعت دقیق دریافت کند، ممکن است قدرت موتور را محدود کند تا از آسیب به سیستم جلوگیری شود.

2. لرزش یا نوسان در نمایش سرعت

به دلیل سیگنال‌های غیرمنظم که می‌تواند ناشی از آسیب مکانیکی یا الکتریکی سنسور باشد.

3. عدم هماهنگی در چراغ‌های هشدار دهنده

چراغ‌های هشداردهنده مانند ABS یا ESP ممکن است بی‌دلیل روشن شوند.

4. خطای دیاگ مرتبط با سنسور سرعت

با دستگاه دیاگ، کدهای خطا مانند P0500 یا مشابه آن نمایان می‌شود که نشان‌دهنده خرابی در سیستم سنسور سرعت است.

روش‌های پیشرفته عیب‌یابی

1. استفاده از دیاگ حرفه‌ای

به دستگاه دیاگ متصل شوید و وضعیت سنسور را در لحظه بررسی کنید.
داده‌های سرعت و مسافت را با استانداردهای کارخانه مقایسه کنید.

2. بررسی سیگنال خروجی سنسور

با استفاده از اوسیلسکوپ می‌توانید الگوی سیگنال را مشاهده کنید.
سیگنال هال باید یک موج مستطیلی و یکنواخت باشد.

3. بررسی مکانیکی سنسور

سنسور را از گیربکس یا محل نصب باز کرده و بررسی کنید که دنده‌ها یا بخش‌های مکانیکی آسیب ندیده باشند.

4. تست مدار الکتریکی

با مولتی‌متر، ولتاژ و مقاومت سیم‌های متصل به سنسور را بررسی کنید.
اطمینان حاصل کنید که ولتاژ تغذیه (معمولاً 5 یا 12 ولت) و سیگنال بازگشتی صحیح است.

نکات تخصصی نصب و تعویض سنسور کیلومتر

انتخاب سنسور مناسب:
- از قطعات اصلی و استاندارد استفاده کنید. سنسورهای غیراصلی ممکن است دقت لازم را نداشته باشند.
تنظیمات نرم‌افزاری پس از نصب:
- در برخی خودروها پس از تعویض سنسور، نیاز به برنامه‌ریزی مجدد ECU دارید.
بازرسی هم‌زمان دنده‌ها و گیربکس:
- هنگام تعویض سنسور، دنده‌های متصل به آن را بررسی کنید که دچار شکستگی یا سایش نباشند.
جلوگیری از ورود گردوغبار یا مایعات:
- هنگام نصب سنسور، از محکم بودن واشرها و اتصالات اطمینان حاصل کنید.

نتیجه‌گیری

سنسور کیلومتر یکی از اجزای کلیدی در خودروهای مدرن است که اطلاعات حیاتی درباره سرعت و مسافت را به واحد کنترل الکترونیکی (ECU) و سیستم‌های مختلف خودرو منتقل می‌کند. عملکرد صحیح این سنسور نه‌تنها برای نمایش دقیق سرعت، بلکه برای عملکرد سیستم‌های مهمی مانند کروز کنترل، ABS، گیربکس اتوماتیک و حتی مصرف بهینه سوخت ضروری است.

نکات مهم:

خرابی سنسور کیلومتر می‌تواند به مشکلاتی مانند کاهش کارایی گیربکس، روشن شدن چراغ چک موتور، نوسان در نمایش سرعت و حتی افزایش مصرف سوخت منجر شود.
نگهداری و بازبینی منظم سنسور، بررسی اتصالات الکتریکی و استفاده از قطعات استاندارد، از خرابی زودهنگام جلوگیری می‌کند.
در صورت بروز علائم خرابی، عیب‌یابی دقیق با دستگاه دیاگ و تست‌های مکانیکی و الکتریکی توصیه می‌شود.
در خودروهای جدید، پس از تعویض سنسور، تنظیمات مجدد نرم‌افزاری ممکن است ضروری باشد.
